带式压滤脱水机工作原理

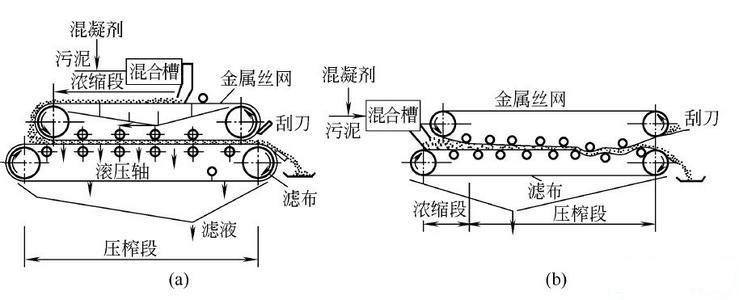

一、带式压滤脱水机工作原理:

  该设备主要由驱动装置、传动滚筒、输送带、槽型上托辊、下托辊、机架、清扫器、拉紧装置、改向滚筒、导料槽、重锤张紧装置及电器控制装置等组成。

  输送带绕经传动滚筒和尾部改向滚筒形成环行封闭带。托辊承载输送带及上面输送的物料。张紧装置使输送带具有足够的张力,保证与传动滚筒间产生摩擦力使输送带不打滑。工作时,减速电机带动传动滚筒,通过摩擦力驱动输送带运行,物料由进料装置进入并随输送带一起运动,经过一定的距离到达出料口转入下一道工艺环节。

带机 (11).jpg

二、带式压滤脱水机特点:

  滤带的张力通过充气的汽缸来实现,使整条滤带保持恒定的张力,同时不会因进料量的变化而引起张力的变化,方便操作及管理,压滤机具有自动检测滤带在压锟上位置和自动纠偏的空压控制系统,对于宽滤带的压滤机还配有自动污泥进料装置,确保污泥均衡的进入滤带,从而提高过滤效率和延长滤带的寿命。


timg (1).jpg

三、带式压滤脱水机安装调试

1.输送机的各支腿、立柱或平台用化学锚栓牢固地固定于地面上。

2.机架上各个部件的安装螺栓应全部紧固。各托辊应转动灵活。托辊轴心线、传动滚筒、改向滚筒的轴心线与机架纵向的中心线应垂直。

3.螺旋张紧行程为机长的1%~1.5%。

4.拉绳开关安装于输送机一侧,两开关间用覆塑钢丝绳连接,松紧适度。

5.跑偏开关安装于输送机头尾部两侧,成对安装。开关的立辊与输送带带边垂直,且保证带边位于立辊高度的1/3处。立辊与输送带边缘距离为50~70mm。


6.各清扫器、导料槽的橡胶刮板应与输送带完全接触,否则,调节清扫器和导料槽的安装螺栓使刮板与输送带接触。

7.安装无误后空载试运行。试运行的时间不少于2小时。并进行如下检查:

(1)各托辊应与输送带接触,转动灵活。

(2)各润滑处无漏油现象。

(3)各紧固件无松动。

(4)轴承温升不大于40°C,且最高温度不超过80°C。

(5)正常运行时,输送机应运行平稳,无跑偏,无异常噪音。



带式压滤脱水机工作原理 2020-6-16 本文被阅读 942 次
