带式压滤机工作流程图

一、带式压滤机组成部分：

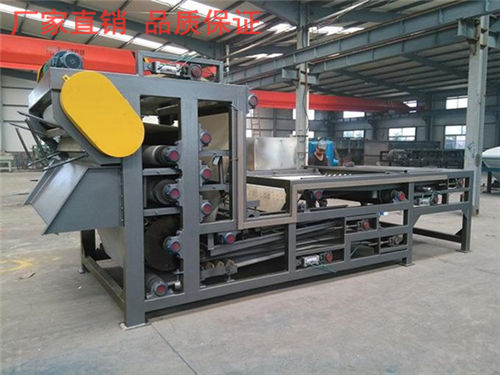

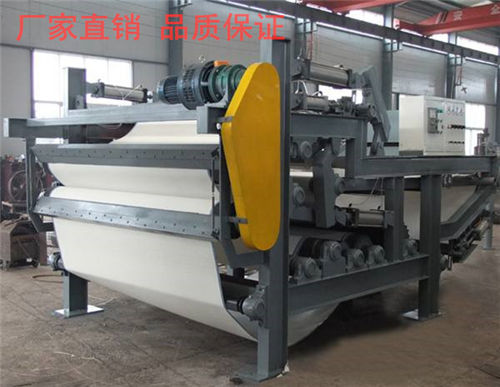

  带式压滤机包括不锈钢机架、重力脱水段、压榨段、泥耙、驱动装置、滤带清洗装置，滤带张紧装置、滤带纠偏系统、滤液收集盘及排水盘，内部电线及管道等，全部使用耐磨耐腐蚀材料，确保设备长时间稳定运行。

二、带式压滤机的优势：

1) 占地小，集成自动化程度高，稳定性强，无需专人值守；
2) 出水水质优，可达到《城镇综合污水排放标准》（GB 4287-92）中一级标准;
3) 安装调试方便，根据使用说明书操作，常温气候一周即可满负荷运行；
4) 污泥产量小或不产污泥；
5) 建设周期短，土建工程量小；
6) 运行费用低，节约成本
7) 综合建设成本低，500m3/d以下规模性价比高；

三、带式压滤机工作原理：

  刮泥板上部和下部分别设有用以通入待浓缩的污泥的入泥口和用以排出浓缩后的污泥的出泥口，且竖直设置，特别是多个刮泥板、驱动机构及导流元件形成了便于污泥浓缩且防止滤水网孔堵塞的浓缩单元，该隔离筒自上而下划分为相连通的透水区和挤压区，该透水区设有一组浓缩单元;挤压区至少设有两组浓缩单元，每相邻的两组浓缩单元的多个刮泥板之间相向转动形成挤压力，并将挤压后的污泥导向出泥口设置，污泥浓缩装置工作时，隔离筒固定不动。

  刮泥板转动将滤水网孔处的污泥刮除，污泥脱水装置包括位于污泥浓缩装置出泥口的下方且水平设置的挤压滚筒、用于驱动挤压滚筒绕水平轴心转动的驱动机构，挤压滚筒与出泥口之间形成具有污泥出口的挤压区域，且在挤压滚筒的筒壁上设有供水通过的滤水孔或滤水组件，当挤压滚筒转动时，位于挤压区域内的污泥被挤压，被挤压的污泥在挤压滚筒的转动下导向污泥出口，被挤压的水自挤压区域外的挤压滚筒筒壁上的滤水孔或滤水组件排出。

  污泥随滤布移动进入加压脱水区，压力脱水后进入“S”形压榨段，在“S”形压榨段中，污泥被夹在六个呈垂直状的滚轮间，依滚轮直径由大而渐小，压力则由小逐渐增大的配置，随上下滤布在不同的滚轮之间因变换上下位置而对污泥产生，促使污泥饼再一次脱水，后通过刮刀将泥饼刮落，而上下网带在运行过程中不断的被自动清洗。
