污泥脱水设备有哪些

污泥脱水设备有哪些构造：

主要由驱动装置、机架、压榨辊、上滤带、下滤带、滤带张紧装置、滤带清洗装置、卸料装置、气控系统、电气控制系统等组成产品已广泛应用于环保、市政、矿山、电力、化工、电子、食品、制药、纺织等各行各业。

污泥脱水设备部件介绍：

1 机架： 带式压榨过滤机架主要用来支撑及固定压榨辊系及其它各部件.

2 压榨辊系： 是由直径由大到小顺序排列的辊筒组成。污泥被上、下滤带夹持，依次经过压榨辊时，在滤带张力作用下形成一由小到大的压力梯度，使污泥在脱水过程中所受的压榨力不断增高，污泥中水份逐渐脱除。

3 重力区脱水装置：主要由重力区托架、料槽组成。絮凝后的物料在重力区脱去大量水份，流动性变差，为以后的挤压脱水创造条件。

4 楔形区脱水装置：由上下滤带所形成的楔形区对所夹持物料施加挤压力，进行预压脱水，以满足压榨脱水段对物料含液量及流动性的要求。

5 滤带： 是带式压榨过滤机的主要组成部分，污泥的固相与液相的分离过程均以上、下滤带为过滤介质，在上、下滤带张紧力作用下绕过压榨辊而获得去除物料水分所需压榨力。

6 滤带调整装置： 由执行部件：气缸、调整辊信号反气压、电气系统组成。其作用是调整由于滤带张力不均、辊筒安装误差、加料不均等多种原因所造成的滤带跑偏，从而保证带式压榨过滤机的连续性和稳定性。

7.滤带清洗装置：由喷淋器、清洗水接液盒和清洗罩等组成。当滤带行走时，连续经过清洗装置，受喷淋器喷出的压力水冲击，残留在滤带上的物料在压力水作用下与滤带脱离，使滤带再生，为下一个脱水过程做准备。

8.滤带张紧装置： 由张紧缸、张紧辊及同步机构组成，其作用是将滤带张紧，并为压榨脱水的压榨力的生产提供必要的张力条件，其张力大小的调节可通过调节气压系统的张紧缸的气压来实现。

9 卸料装置：由刮刀板、刀架、卸料辊等组成，其作用是将脱水后的滤饼与滤带剥离，达到卸料的目的。

10 传动装置：由电机、减速机、齿轮传动机构等组成，它是滤带行走的动力来源，并能够通过调节减速机转速，满足工艺上不同带速的要求。

11 气压系统：该系统主要是由动力源（储气罐、电机、气泵等），执行元器件（气缸）及气压控制元件（包括压力继电器、压力流量及方向控制阀）等组成。通过气压控制元件，控制空气压力，流量及方向，保证气压执行元件具有一定的推力和速度，并按预定程序正常地进行工作。是完成滤带张紧、调整操作的动力来源。

污泥脱水设备工作原理及流程：

1 工作原理

带式压榨过滤机脱水过程可分为预处理、重力脱水、楔形区预压脱水及压榨脱水四个重要阶段。

1.1预处理阶段：

被絮凝的物料逐渐加到滤带上，使絮团之外的自由水，在重力作用下与絮团分离，逐渐使污泥絮团的水份降低，流动性变差。因此，重力脱水段的脱水效率的高低取决于过滤介质（滤带）的性质、污泥的性质及污泥的絮凝程度。重力脱水段去除了污泥中很大一部分水份。

1.2楔形预压脱水阶段：

污泥重力脱水之后，流动性明显变差，但仍难满足压榨脱水段对污泥流动性的要求，因此，在污泥的压榨脱水段和重力脱水段之间，加了一个楔形预压脱水段，污泥经该段的轻微挤压脱水，脱除其表面的游离水，流动性几乎完全丧失，这样就保证了污泥在正常情况下不会在压榨脱水段被挤出，为顺利地进行压榨脱水创造条件。

污泥脱水设备分类

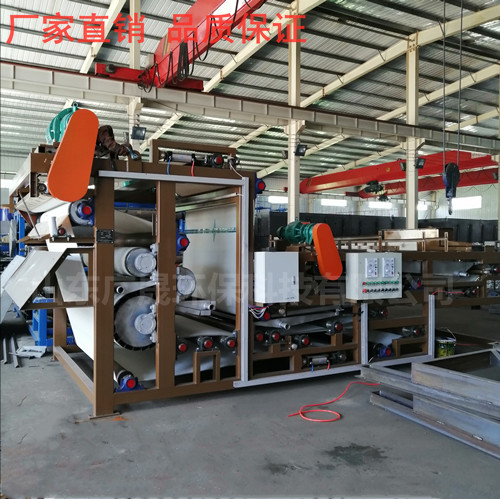

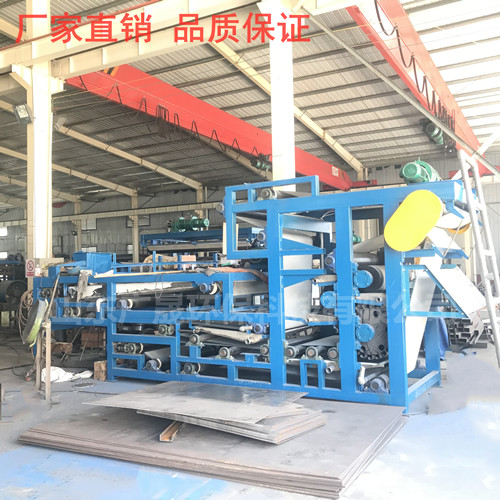

1 按照机架和滚筒材质和设备结构区分，可以分为重型碳钢带式压滤机和轻型不锈钢带式浓缩脱水一体机。

重型碳钢带式压滤机机架尺寸大，重力脱水区长，辊筒直径大，机架和辊筒均采用碳钢材质做重防腐处理，污泥处理量大，压榨充分，滤饼含水率低。

轻型不锈钢带式浓缩脱水一体机整机机架和辊筒采用全不锈钢材质，由污泥混合器、转鼓（带式）浓缩机和带式压滤主机组成，整机紧凑美观，反复性能好，占地面积小，适用于中低浓度污泥处理。
