带式压滤机一体机供应分类

一、带式压滤机一体机供应分类:

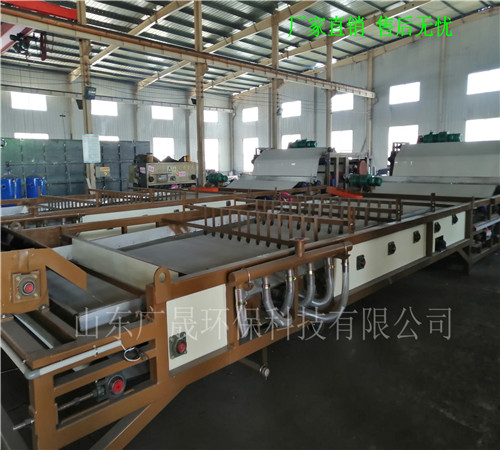

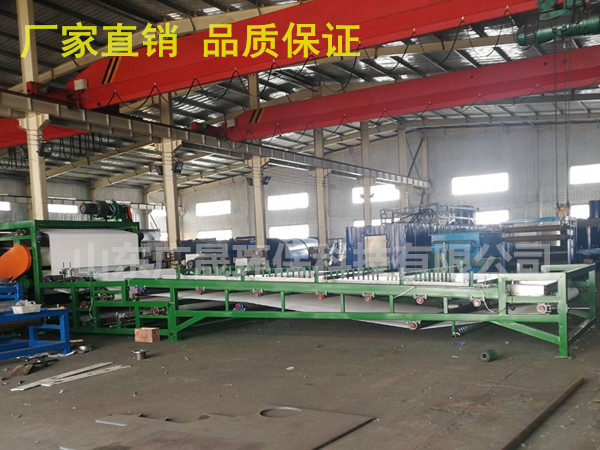

 按照机架和滚筒材质和设备结构区分,可以分为重型碳钢带式压滤机和轻型不锈钢带式浓缩脱水一体机。

  (1).重型碳钢带式压滤机机架尺寸大,重力脱水区长,辊筒直径大,机架和辊筒均采用碳钢材质做重防腐处理,污泥处理量大,压榨充分,滤饼含水率低。

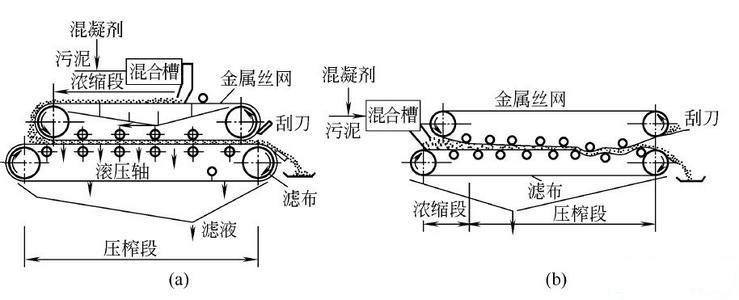

  (2).轻型不锈钢带式浓缩脱水一体机整机机架和辊筒采用全不锈钢材质,由污泥混合器、转鼓(带式)浓缩机和带式压滤主机组成,整机紧凑美观,反复性能好,占地面积小,适用于中低浓度污泥处理。


二、带式压滤机一体机结构和控制特点

  上托辊采用槽形托辊,利于承载松散物料。回程托辊采用V型托辊,有效防止皮带机跑偏。在空段清扫器前后安装下平托辊有利于清除物料。

输送带张紧采用螺旋张紧和重锤张紧两套装置。螺旋张紧装置还可以调整皮带机的跑偏。

  在输送带的工作面两侧,沿输送带全长安装有导料槽,导料槽由槽板和橡胶板组合而成,橡胶板与输送带接触,形成槽形断面,起到增加输送量的作用,同时也防止物料洒落。导料槽板同橡胶板的固定方式采用螺栓和压板压紧的形式,橡胶板不需要钻孔,同时可以根据橡胶板的磨损情况,方便的进行调整,保证橡胶板保持同输送带的密封状态。

在输送机头部和尾部安装有头部及空段清扫器。头部清扫器为重锤刮板式结构,安装于传动滚筒下方,用于清除输送带工作面的粘料。空段清扫器为刮板式结构,安装于靠近尾部的输送带非工作面的上方,用于清除输送带非工作面上的物料。


  输送带采用聚酯帆布带,具有耐油、耐酸碱的性质。接头采用硫化接头,接头安全系数10-12。

  输送机一侧安装有拉绳开关,当发生紧急情况时拉动开关上的钢丝绳启动此开关,可以立即停机。故障排除后,拉动复位销开关可复位。

输送机头尾部安装有跑偏开关,当输送带发生跑偏时,输送带带动开关上的立辊旋转并倾斜,倾斜大于一级动作角度12°时,发出一组开关信号;如立辊继续倾斜大于二级动作角度30°时,发出另一组开关信号。两组信号分别用于报警和停机。当输送机恢复正常运行后,立辊自动复位。


三、带式压滤机一体机工作原理

 输送带绕经传动滚筒和尾部改向滚筒形成环行封闭带。托辊承载输送带及上面输送的物料。张紧装置使输送带具有足够的张力,保证与传动滚筒间产生摩擦力使输送带不打滑。工作时,减速电机带动传动滚筒,通过摩擦力驱动输送带运行,物料由进料装置进入并随输送带一起运动,经过一定的距离到达出料口转入下一道工艺环节。

  该设备主要由驱动装置、传动滚筒、输送带、槽型上托辊、下托辊、机架、清扫器、拉紧装置、改向滚筒、导料槽、重锤张紧装置及电器控制装置等组成。


四、带式压滤机一体机故障排除

 1.输送带打滑

  原因是输送带张力小或驱动滚筒表面粘有物料或水份。应旋紧张紧螺杆,增大张力。清理驱动滚筒并加大空段清扫器的清扫力度。

 2.输送带在两端跑偏

  原因是滚筒装配位置偏斜,应拉紧跑偏一侧的张紧装置的螺杆调整改向滚筒位置。通过调整轴承座调整传动滚筒的位置。

 3.输送带在中部跑偏

  原因是托辊安装位置不正。应检查各托辊安装位置是否与输送带垂直,否则松开安装螺栓调整托辊位置。调整完毕后旋紧各螺栓。

此外,进料口落料点不在输送带中心也可能引起跑偏,应改善进料情况。
