洗沙场污水处理方案设计

一、洗沙场污水处理方案设计

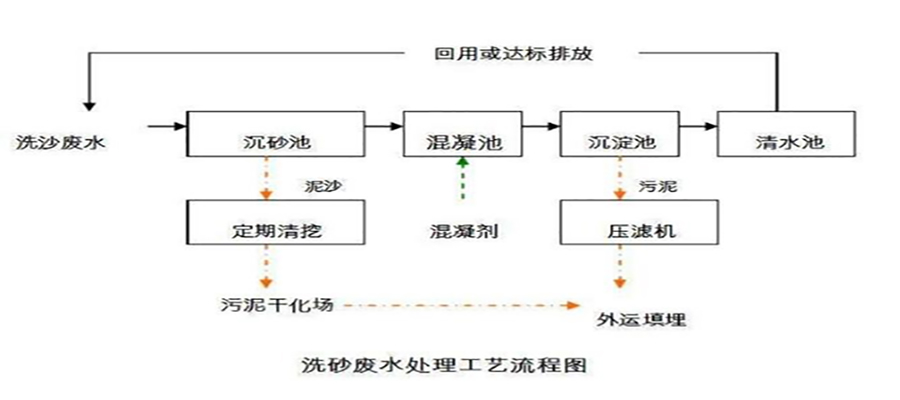

  洗沙场污水处理工艺流程,针对洗沙厂生产实际情况,洗沙废水处理工艺流程见下图:


二、洗沙场污水处理方案流程简要说明:

  洗沙废水经排污沟进入平流沉砂池进行预处理,去除废水中的大颗粒泥沙等,出水泵入混凝池,此时投加混凝剂,将废水中的杂质聚集在一起并产生“矾花” ,出水进入沉淀池, “矾花” 被沉淀于池底部,池底污泥通过重力管道定期排泥,沉淀池出水进入清水池,通过循环水泵回用。

  洗沙废水污染特征主要是泥沙含量高、悬浮物含量高、色度高呈灰色,沉砂池内堆积的泥沙清渣方式采用人工定期清渣,清出的泥渣运至污泥干化场进行干化,定期清出外运至洗沙场回填区就近填埋。

  沉砂池出水加入絮凝剂后进入沉淀池进行泥水分离沉淀,沉淀池内的泥浆通过重力管道输送至污泥池,然后经污泥压滤脱水机进行脱水处理,清水回到清水池循环利用,泥饼随同干化场泥渣一并外运至洗沙场回填区就近填埋。


三、洗沙场污水处理方案构筑物及附属设备:

2.1 沉砂池:  数量:1座

配套设备:泥浆泵(自吸式)2台

2.2 混凝池  数量:1座

配套设备:叶片式搅拌机2台  自动加药系统2套

2.3 沉淀池  数量:1座

2.4 清水池  数量:1座

配套设备:回用泵(潜污泵)2台

2.5 污泥池  数量:1座

配套设备:螺杆泵2台  压滤机1台  电控柜1套

附属设施:钢构雨棚1座

2.6 应急池

数量:1座,定期进行清渣作业

配套设备:泥浆泵(自吸式)2台


三、洗沙场污水处理方案总图布置

平面布置

(1)充分利用厂区场地,尽量节省占地,降低造价。

(2)与厂区整体绿化结合,和周围环境协调一致、整体美观。

(3)满足规范对各处理建筑物平面布置要求。

高程布置

(1)在满足平面布置前提下,尽量减少埋深,降低造价。

(2)尽量考虑污水重力流,减少泵提升次数,降低运行费用。

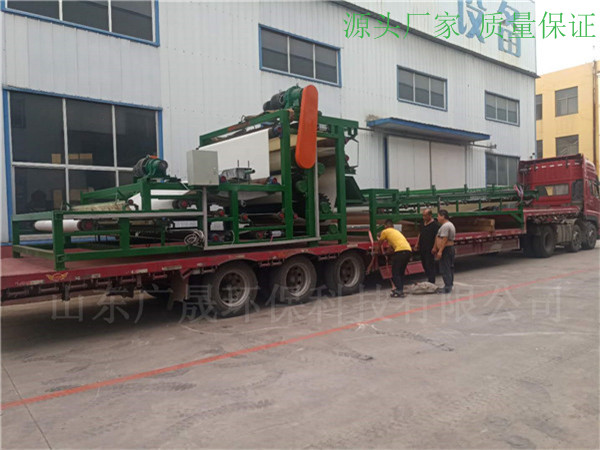

带机 (33).jpg


四、洗沙场污水处理方案工作原理:

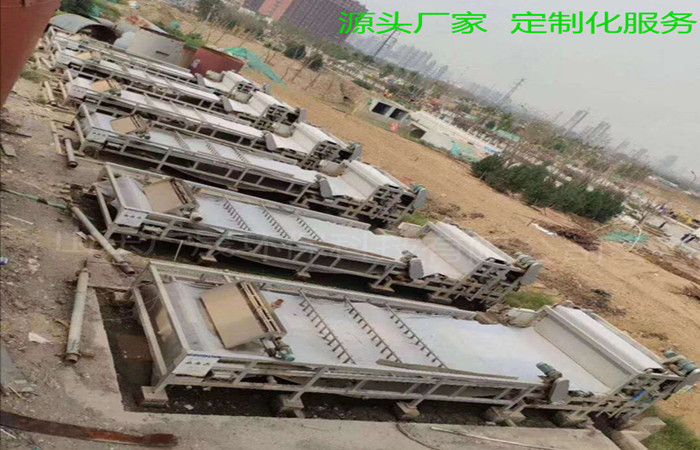

  含水污泥经污泥泵输送至污泥搅拌罐,同时投加凝聚剂进行搅拌混合充分反应,絮凝剂是一种高分子聚合物,其作用是吸附微粒,在微粒间“架桥”,从而促进集聚,使含水污泥中悬浮污泥微粒集聚变大,或形成絮团。而后流入带式浓缩压榨一体化过滤机的进料箱,污泥均匀分布到浓缩部分重力脱水区滤带上表面,在耙齿的双向疏导和重力作用下,迅速脱去污泥中的游离水。

  污泥随着滤带的移动,翻转下来的污泥进入压榨部分的楔形预压脱水区被压榨部分滤带缓缓夹住,形成三明治式的夹角层,对其进行顺序缓慢预增加压过滤,使泥层中的残余游离水份减至低。随着上下两条滤带缓慢前进,两条滤带之间的上下距离逐渐减小,中间的泥层逐渐变硬,通过大滤水辊和小滤水辊将大量的游离水脱掉,为泥饼顺利进入挤压脱水区,进入“ S ”压榨段,在“ S ”型压榨段中,污泥被夹在上、下两层滤布中间,经若干个压榨辊反复压榨,上下两条滤带在经过交错各辊形成的波形路径时,由于两条滤带的上下位置顺序交替,对夹持的泥饼产生剪切力,将残存于污泥中的水分绝大部分积压滤除,促使泥饼再一次脱水,后通过刮刀将干泥饼从滤带上刮落,由皮带输送机或无轴螺旋输送机运至污泥存放处,而上、下滤带经冲洗后重新使用,进行下一周期的浓缩压滤。






洗沙场污水处理方案设计 2020-7-1 本文被阅读 1067 次
