带式压滤机部件组成

带式压滤机由滤带、辊压筒、滤带张紧系统、滤带调偏系统、滤带冲洗系统和滤带驱动系统构成。

 (l)滤带。要求其具有较高的抗拉强度、耐曲折、耐酸碱、耐温度变化等特点,同时还应考虑污泥的具体性质,选择适合的编织纹理,使滤带具有良好的透气性能及对污泥颗粒的拦截性能。 

 (2)辊压筒的调偏系统。一般通过气动装置完成。 

 (3)滤带的张紧系统。一般也由气动系统来控制。滤带张力一般控制在 0.3-0.7MPa,常用值为0.5MPa。 

 (4)带速控制。不同性质的污泥对带速的要求各不相同,即对任何一种特定的污泥都存在一个带速控制范围,在该范围内,脱水系统既能保证一定的处理能力,又能得到高质量的泥饼。

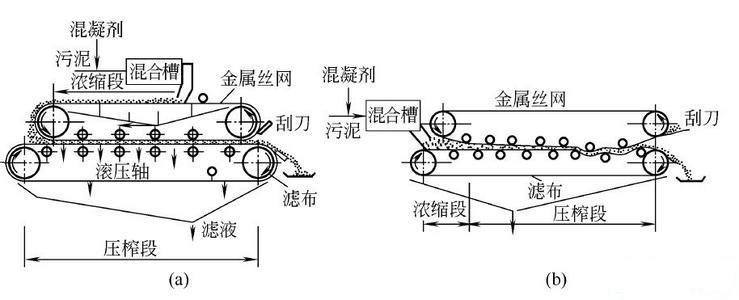

带式压滤机工作原理:

  该设备主要由驱动装置、传动滚筒、输送带、槽型上托辊、下托辊、机架、清扫器、拉紧装置、改向滚筒、导料槽、重锤张紧装置及电器控制装置等组成。

  输送带绕经传动滚筒和尾部改向滚筒形成环行封闭带。托辊承载输送带及上面输送的物料。张紧装置使输送带具有足够的张力,保证与传动滚筒间产生摩擦力使输送带不打滑。工作时,减速电机带动传动滚筒,通过摩擦力驱动输送带运行,物料由进料装置进入并随输送带一起运动,经过一定的距离到达出料口转入下一道工艺环节。



带式压滤机应用

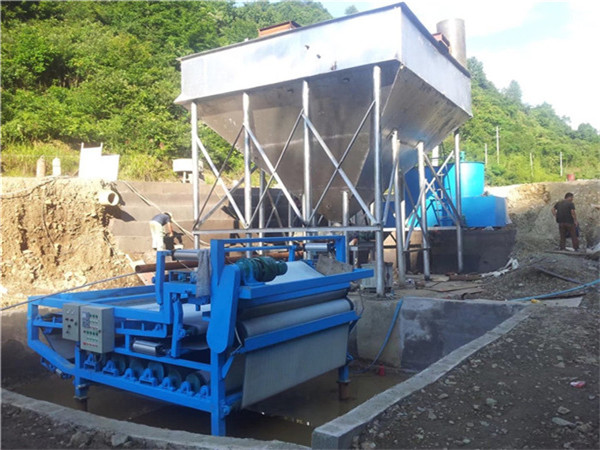

 广泛应用于:市政污泥、尾矿、酒精废液、洗煤厂煤泥、造纸厂污泥、屠宰厂污泥、洗车厂污泥以及各类污水处理工艺中产生的污泥。

带机 (4).jpg

带式压滤机优点:

 1、超长的重力脱水区,承重量大,处理能力强、耗能低、运行成本低;

 2、独特设计,运行更稳定,处理量大;

 3、多锟径递减式挤压锟,布局紧稳、滤饼含固量高;

 4、配备新式自动纠偏和涨紧系统,工作稳定,大大提高滤带寿命;

 5、采用两套独立的反冲洗系统。

 6、具有生产能力大、污泥脱水率高的特点。


带式压滤机维护保养:

 1.减速电机按其使用说明书定期更换润滑油。

 2.各滚筒的轴承座及轴承每半年清洗一次,并重新加注锂基润滑脂ZL-2。

 3.张紧装置的螺杆每3—6个月表面涂一次锂基润滑脂ZY-2。

 4.根据设备使用情况,各部件和结构件应定期清理污物和除锈,并涂油或喷漆进行防腐处理。

带机 (8).jpg

带机 (18).jpg
