沙场泥浆压泥机组织结构

沙场泥浆压泥机组织结构：

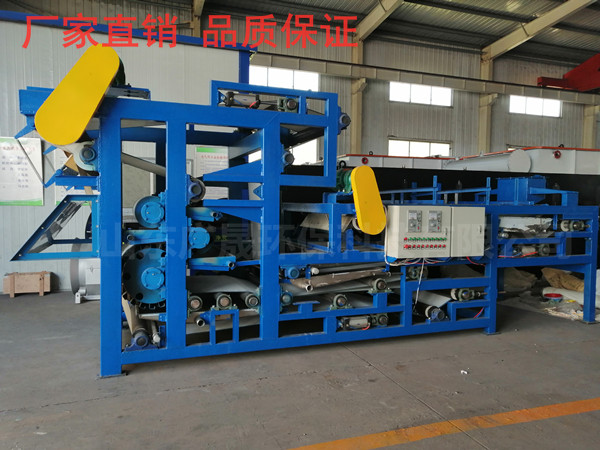

  沙场泥浆压泥机主要由驱动装置、传动滚筒、输送带、槽型上托辊、下托辊、机架、清扫器、拉紧装置、改向滚筒、导料槽、重锤张紧装置及电器控制装置等组成。

 1、絮凝区：设备装置有直立型凝集槽一座，并装置搅拌机一组。

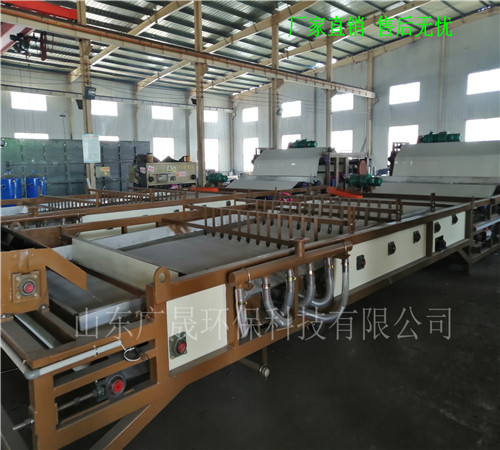

 2、重力脱水区：一次重力浓缩区由浓缩滤布组成，其材质为PE材质。凝集后污泥导入浓缩滤布浓缩。

 3、楔形脱水区：楔形脱水区由浓缩滤布组成，其材质为PE材质。一次重力脱水后导入楔形脱水区继续浓缩脱水。

 4、加压脱水区：加压脱水区由主滚轮.导引滚轮及压挤滚轮等构成，主滚轮为特殊L形条块，浓缩污泥介于两条带之间，藉由两滚轮逐渐增加压力剪切脱 水，分离水则轻易地从沟槽派出，有效地压出污泥中的水分，并排出泥饼。（为了使滤布正常运行，设有电磁调偏装置）

 5、滤布清洗装置：滤布剥离泥饼后，经装置于滤布两面的清洗水喷头加以清洗干净.

沙场泥浆压泥机主要用途：

 (1)泥浆的充分净化，有利于控制泥浆指标;

 (2)对土碴的有效分离，有利于提高掘进工效;

 (3)泥浆的重复使用，有利于节约造浆材料，降低施工成本;

 (4)泥浆的闭路循环净化方式及较低的碴料含水率有利于减少环境污染，净化除砂效率高，

沙场泥浆压泥机主要特点：

 (1)整机处理污染能力大,

 (2)操作简单的振动筛故障率低、安装、使用及维修方便。

 (3)先进的直线振动方式使筛分出来的碴料有很好的脱水效果。

 (4)可调节的振动筛激振力、筛面角度及筛孔尺寸使其在各种地层.均能保持良好的筛分效果。

 (5)振动筛筛分效率高，可适应于各种盾构机在不同地层的掘进进尺。

 (6)振动机电功率因素高、能耗低、节能效果显著。

 (7)振动筛运转噪音低，有利于改善工作环境。

 (8)耐磨蚀的离心式碴浆泵具有结构先进、通用化程度高、运转可靠及装拆维修方便等优点;较厚的承磨件及配重型托架使其适于长期强磨蚀、高浓度的碴浆。

 (9)结构参数先进的水力旋流器具有极佳的泥砂分选指标。材质耐磨、耐腐蚀、重量轻，因此具有操作调整方便，耐用经济的特点，适于在恶劣工作条件下长期免维护使用。

 (10)构思新颖的液位自动平衡装置不但能保持储浆槽液面稳定，还能实现泥浆重复处理，进一步提高净化质量。

 (11)独特的反冲装置能有效防止储浆槽淤砂漫浆，保证设备长期正常运转。

 (12)电气控制部分采用了继电器逻辑控制系统，接线简单，抗干扰能力强，维护维修方便。

沙场泥浆压泥机原理过程：

  污泥经泵送入污泥搅拌槽内与高分子凝集剂混合作用后，使污泥中细小的悬浮状颗粒经高分子凝集剂的架桥作用形成较大的颗粒，而后以重力流方式由搅拌槽上端溢流入脱水机的自动分布装置，使污泥均匀的分布在重力脱水区的滤布上。重力浓缩脱水区的功能在使污泥外大部分的自由水经滤布的网孔籍重力排出，以提高污泥浓度，使污泥性状趋于稳定，利用后续的压榨脱水作业。

  污泥由重力脱水区进入压力脱水区后，上下滤布开始逐渐加压挤压污泥脱水 ，污泥随滤布移动进入加压脱水区，在6个呈垂直状的滚轮间，依滚轮直径由大而渐小，压力则由小而逐渐增大的配置，随上下滤布在不同的滚轮之间因变换滤布上下位置而对污泥产生的剪切力，将污泥中的毛细管结合水压榨出来，以产生较干的污泥饼。
