洗沙污水处理设备工作介绍

洗沙污水处理设备工作介绍:

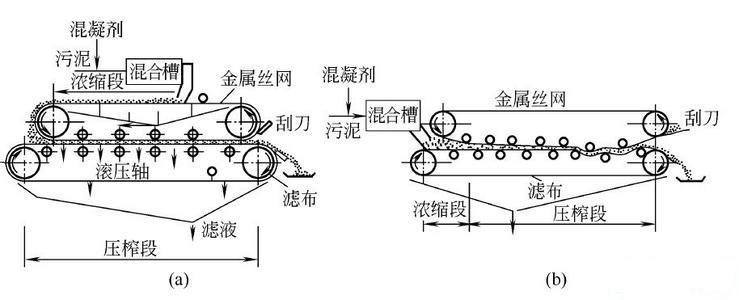

 1.机架: 带式压榨过滤机架主要用来支撑及固定压榨辊系及其它各部件.

 2.压榨辊系: 是由直径由大到小顺序排列的辊筒组成。污泥被上、下滤带夹持,依次经过压榨辊时,在滤带张力作用下形成一由小到大的压力梯度,使污泥在脱水过程中所受的压榨力不断增高,污泥中水份逐渐脱除。

 3.重力区脱水装置:主要由重力区托架、料槽组成。絮凝后的物料在重力区脱去大量水份,流动性变差,为以后的挤压脱水创造条件。

 4.楔形区脱水装置:由上下滤带所形成的楔形区对所夹持物料施加挤压力,进行预压脱水,以满足压榨脱水段对物料含液量及流动性的要求。

 5.滤带: 是带式压榨过滤机的主要组成部分,污泥的固相与液相的分离过程均以上、下滤带为过滤介质,在上、下滤带张紧力作用下绕过压榨辊而获得去除物料水分所需压榨力。


 6.滤带调整装置: 由执行部件:气缸、调整辊信号反气压、电气系统组成。其作用是调整由于滤带张力不均、辊筒安装误差、加料不均等多种原因所造成的滤带跑偏,从而保证带式压榨过滤机的连续性和稳定性。

 7.滤带清洗装置:由喷淋器、清洗水接液盒和清洗罩等组成。当滤带行走时,连续经过清洗装置,受喷淋器喷出的压力水冲击,残留在滤带上的物料在压力水作用下与滤带脱离,使滤带再生,为下一个脱水过程做准备。

 8.滤带张紧装置: 由张紧缸、张紧辊及同步机构组成,其作用是将滤带张紧,并为压榨脱水的压榨力的生产提供必要的张力条件,其张力大小的调节可通过调节气压系统的张紧缸的气压来实现。

 9.卸料装置:由刮刀板、刀架、卸料辊等组成,其作用是将脱水后的滤饼与滤带剥离,达到卸料的目的。

 10.传动装置:由电机、减速机、齿轮传动机构等组成,它是滤带行走的动力来源,并能够通过调节减速机转速,满足工艺上不同带速的要求。

 11.气压系统:该系统主要是由动力源(储气罐、电机、气泵等),执行元器件(气缸)及气压控制元件(包括压力继电器、压力流量及方向控制阀)等组成。通过气压控制元件,控制空气压力,流量及方向,保证气压执行元件具有一定的推力和速度,并按预定程序正常地进行工作。是完成滤带张紧、调整操作的动力来源。


洗沙污水处理设备介绍:

  洗沙污水处理设备脱水过程可分为预处理、重力脱水、楔形区预压脱水及压榨脱水四个重要阶段,运用全新型设备过滤机程控自动厢式压滤机、隔膜压滤机、深度污泥脱水压滤机、一体化污水污泥处理设备、在线精密过滤系统等价格合理、性能可靠的环保过滤产品。


洗沙污水处理设备结构特点:

  1、第一重力脱水段为倾斜式,使污泥距地面高达1700mm,使污泥在重力脱水段高度增加,提高了重力脱水能力。

  2、重力脱水段长,第一与第二重力脱水段总长5m多,使污泥在压榨前充分脱水失去流动性。同时,重力脱水段还设置反转等特殊机构,经“楔”形、“S”形压榨等作用使污泥滤饼获得最低含水量。

  3、第一个脱水辊采用“T”型泄水槽,使压榨后的大量水迅速排出,从而提高了脱水效果。

  4、滤带跑偏等设有自动控制装置,滤带张力和滤带移动速度可自由调整,操作管理方便。

  5、噪音低、无振动。

  6、化学药物用量少


洗沙污水处理设备简要说明:

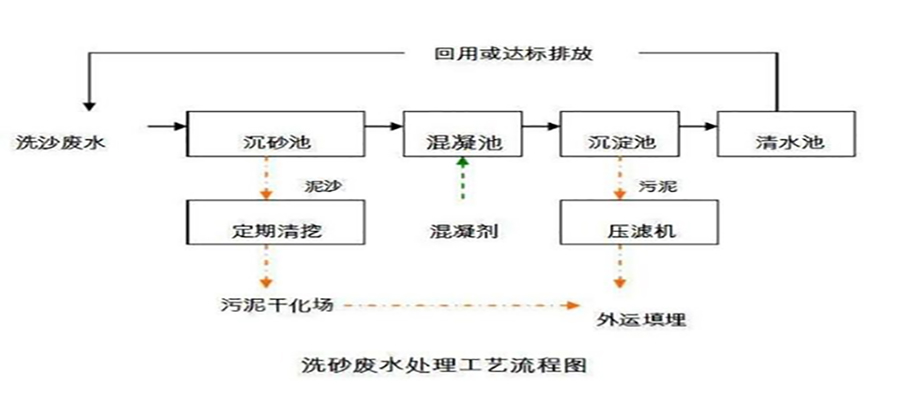

  洗沙污水经排污沟进入平流沉砂池进行预处理,去除废水中的大颗粒泥沙等,出水泵入混凝池,此时投加混凝剂,将废水中的杂质聚集在一起并产生“矾花” ,出水进入沉淀池, “矾花” 被沉淀于池底部,池底污泥通过重力管道定期排泥,沉淀池出水进入清水池,通过循环水泵回用。

  洗沙污水污染特征主要是泥沙含量高、悬浮物含量高、色度高呈灰色,沉砂池内堆积的泥沙清渣方式采用人工定期清渣,清出的泥渣运至污泥干化场进行干化,定期清出外运至洗沙场回填区就近填埋。

  沉砂池出水加入絮凝剂后进入沉淀池进行泥水分离沉淀,沉淀池内的泥浆通过重力管道输送至污泥池,然后经污泥压滤脱水机进行脱水处理,清水回到清水池循环利用,泥饼随同干化场泥渣一并外运至洗沙场回填区就近填埋。


洗沙污水处理设备应用范围:

  适用于水洗机制石砂泥浆脱水、砂场废水污泥脱水、建筑泥浆脱水、打桩泥浆脱水、铁矿尾泥脱水、铜矿尾泥脱水处理、铅锌矿尾泥、萤石矿尾泥脱水、铝土矿尾泥、稀土矿尾泥、选矿废水等选矿泥浆大型泥浆脱水处理企业使用。

出泥对比 (2).png

出泥对比 (5).png
