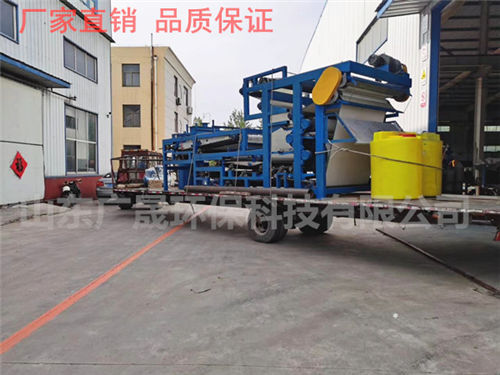

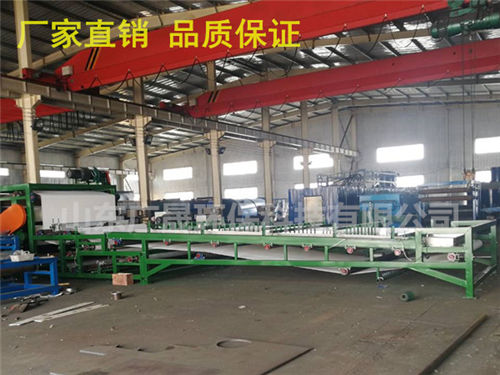

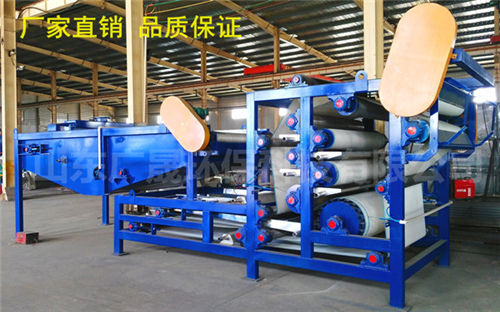

带式浓缩压滤机

一、带式浓缩压滤机的介绍：

  滤带的张力通过充气的汽缸来实现，使整条滤带保持恒定的张力，同时不会因进料量的变化而引起张力的变化，方便操作及管理，压滤机具有自动检测滤带在压锟上位置和自动纠偏的空压控制系统，对于宽滤带的压滤机还配有自动污泥进料装置，确保污泥均衡的进入滤带，从而提高过滤效率和延长滤带的寿命。

二、带式浓缩压滤机脱水过程：

1.化学预处理脱水
为了提高污泥的脱水性,改良滤饼的性质,增加物料的渗透性,需对污泥进行化学处理,本机使用“水中絮凝造粒混合器”的装置以达到化学加药絮凝的作用，该方法不但絮凝效果好，还可节省大量药剂，运行费用低，经济效益十分明显。
2.重力浓缩脱水段
污泥经布料斗均匀送入网带，污泥随滤带向前运行，游离态水在自重作用下通过滤带流入接水槽，重力脱水也可以说是高度浓缩段，主要作用是脱去污泥中的自由水，使污泥的流动性减小，为进一步挤压做准备。
3.楔形区预压脱水段
重力脱水后的污泥流动性几乎完全丧失，随着带式压滤机滤带的向前运行，上下滤带间距逐渐减少，物料开始受到轻微压力，并随着滤带运行，压力逐渐增大，楔形区的作用是延长重力脱水时间，增加絮团的挤压稳定性，为进入压力区做准备。
4.挤压辊高压脱水段
物料脱离楔形区就进入压力区，物料在此区内受挤压，沿滤带运行方向压力随挤压辊直径的减少而增加，物料受到挤压体积收缩，物料内的间隙游离水被挤出，此时，基本形成滤饼，继续向前至压力尾部的高压区经过高压后滤饼的含水量可降至较低。
物料经过以上各阶段的脱水处理后形成滤饼排出，通过刮泥板刮下，上下滤带分开，经过高压冲洗水清除滤网孔间的微量物料，继续进入下一步脱水循环。

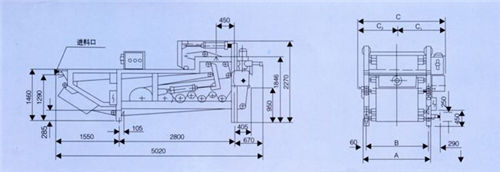

三、带式浓缩压榨机结构原理：

带式浓缩压榨机机构原理分为：重力脱水区、压力脱水区、加压脱水区。

1、重力脱水区

 污泥经泵送入污泥搅拌槽内与高分子凝集剂（polymer）混合作用后，使污泥中细小的悬浮状颗粒经高分子凝集剂的架桥作用形成胶乳状较大的颗粒，在泥耙的双向导疏和重力作用下，污泥随着滤布的移动，迅速脱去污泥的游离水。

2、压力脱水区

 重力脱水后浓缩污泥反转机构将污泥输送至带式压滤机的重力脱水段进一步脱水，污泥由重力脱水区进入压力脱水区后，上下滤布开始逐渐挤压污泥脱水。

3、加压脱水区

 污泥随滤布移动进入加压脱水区，压力脱水后进入“S”形压榨段，在“S”形压榨段中，污泥被夹在六个呈垂直状的滚轮间，依滚轮直径由大而渐小，压力则由小逐渐增大的配置，随上下滤布在不同的滚轮之间因变换上下位置而对污泥产生，促使污泥饼再一次脱水，后通过刮刀将泥饼刮落，而上下网带在运行过程中不断的被自动清洗。

四、带式浓缩压滤机器设计特点：

1、合理的结构设计：框架结构坚固，维修方便，高低错落有致，经常操作部分位置低，整体结构整齐美观。

2、优异的防腐性能：接触水的部件采用不锈钢，机架采用不锈钢或A3标准型钢热镀锌（热镀锌并非热喷）（内外锌层厚度不低于80μm）防腐处理，从而达到整机无锈蚀部位，确保五年内不生锈。
3、特殊设计：本机在过渡脱水区采用锥型辊脱水技术，可以有效地解决泥量一大从滤带两侧跑泥的问题，因此可以大大的提高污泥的处理量。

4、先进的滤网冲洗技术：网带冲洗系统采用特殊设计的滤网除泥器，此技术可大大降低了清洗水的用量。配备另一种特殊设计的自清洗式污水滗滤器，达到了采用二沉池的出水做清洗水，彻底改变了压滤机使用清水洗网成本高的现状，真正达到环保的目的。
5、可靠的运转性能：本机的纠偏采用气控阀连接气缸，就近控制，反应快，滤带两边同时纠偏，并具有中间位置，快速复位，整个系统动作频率低，纠偏幅度小。电控系统设有完善的连锁保护装置，确保整机运行的安全可靠性，有效的防止了误动作给整机造成的损伤。

6、PLC控制设计：本机可以根据高档用户的需求，进行PLC控制设计，原理是依据主机的运行速度自动调节污泥的进泥量、絮凝剂投加量，使生产率和脱水率均能达到好的状态，基本达到无人看守。
7、成熟的应用技术：不同的污泥选用不同的滤带、不同的絮凝剂、不同的辅助设备方能达到好的脱水效果。

五、带式浓缩压滤设备准备工作：

 1）请详阅本说明书，并了解所述之操作程序及方法，以熟练操作脱水机及其组成之元件。

 2）检查带式压滤机及其元件是否在良好状态，并确认无其它杂物残存在滤网及辊轮上。

 3）检查各转动点及减速机的润滑油是否加足。

 4）检查滤布位置是否正确。

 5）检查刮浆板是否与滤布适当接触。

 6）检查上、下滤布的涨力是否适当，并调整至适当的涨力（0.25-0.30MPa）。

 7）检查空压机及气动控制系统压力是否适当及动作灵活。
